Tuercas Nylock de acero inoxidable

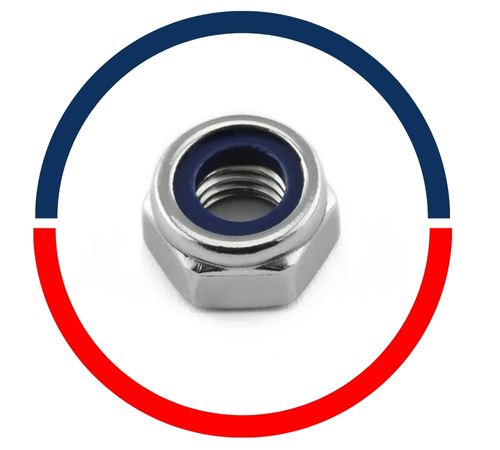

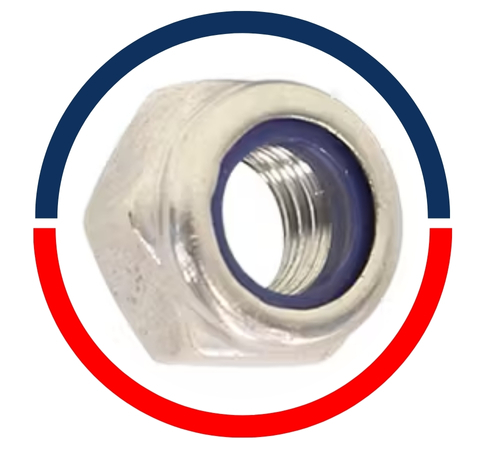

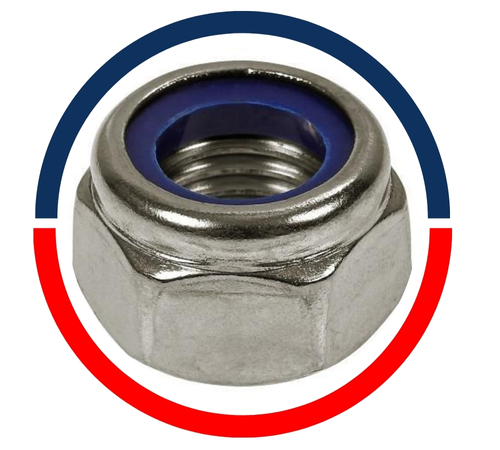

La designación contratuerca con inserto de nailon o tuerca nyloc también se conoce como contratuerca con inserto de polímero o tuerca de tope elástica. Una tuerca nyloc es un tipo de contratuerca que está disponible con un collar de nailon que aumenta la fricción en la rosca del tornillo.

La posición de un inserto de collar de nailon es al final de la tuerca; Con el diámetro interior o ID producido ligeramente más pequeño en comparación con el diámetro más amplio del tornillo. La rosca del tornillo del sujetador correspondiente no corta el inserto de nailon. Sin embargo, el inserto se deforma elásticamente sobre los hilos. La inserción, como resultado de la fricción, bloquea la tuerca contra el tornillo, causada por la fuerza de compresión radial. A su vez, esto da como resultado la deformación del nailon. Una tuerca Nyloc DIN 985 generalmente conserva su capacidad de bloqueo hasta una temperatura de aproximadamente 250 °F.

En un proceso de instalación típico de una contratuerca con inserto de nailon, es necesario esperar cierto desplazamiento del nailon. El desplazamiento que experimenta el nailon dependería de la geometría. La geometría incluye el anillo de nailon, la tolerancia de rosca de las roscas externas junto con el tamaño de la cavidad que sostiene el anillo de nailon y más. La prevención del desplazamiento del nailon en una tuerca Nyloc de acero inoxidable se puede lograr reduciendo la velocidad de instalación. Además, mantener sus partes calientes para evitar que se pongan vidriosas.

La ASME B18.16.6 es una norma que cubre todos los requisitos generales, mecánicos, dimensionales y de rendimiento para las contratuercas con inserto de nailon (serie en pulgadas). Estos requisitos incluyen el par predominante de la carga de prueba, así como la tensión del par. La intención de estos requisitos es para contratuercas de nailon a temperatura ambiente. Aquí se tratan contratuercas de inserción de nailon (serie en pulgadas) de acero al carbono de distintos grados.

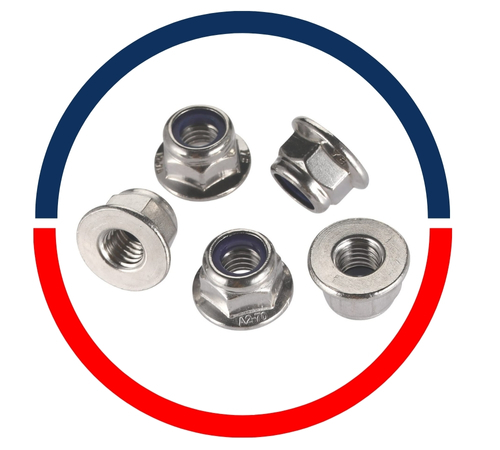

Los grados incluyen los grados N2, N5 y N8 en los estilos NE (1⁄4 de pulgada a 11⁄2 pulgada), NU (1⁄4 de pulgada a 3 pulgadas), NTU (1⁄4 de pulgada a 3 pulgadas), NTE (1 ⁄4 ​​de pulgada a 11⁄2 pulgada), NM (#2 a #12), NTM (#2 a #12), así como brida hexagonal (1⁄4 de pulgada a 3⁄4 de pulgada). Esta norma también cubre tuercas de seguridad hexagonales totalmente metálicas (#4 a 11⁄2 pulgada) junto con tuercas de seguridad con brida hexagonal (1⁄4 pulgada a 3⁄4 pulgada) para grados específicos. Estos grados incluyen grado A, grado B, grado C, grado F y grado G. Los diseños de tuercas designados incluyen la tuerca Nyloc ASME B18.16.6 como estándares nacionales estadounidenses.

ASME B18.16.6 también especifica los requisitos de geometría y acabado para las roscas externas utilizadas en las pruebas de rendimiento de las tuercas. Quizás el aspecto único de estas tuercas es que las roscas externas requieren un acabado específico, que según el Grado D de ASTM F1137, es una solución de fosfato de zinc y aceite. Durante el envío de estas tuercas nyloc a un laboratorio para su prueba, las muestras deben someterse a pruebas en ambientes de temperatura ambiente. Las tuercas de seguridad con inserto de nailon, que tienden a experimentar problemas en el campo, generalmente pasan todas las pruebas según la especificación ASME B18.16.6.
